Tschernobyl Block 4: RBMK, Kontrollraum und der SKALA-Computer

Tschernobyl lässt sich nicht durch einen einzigen falschen Tastendruck erklären. Wer Block 4 verstehen will, muss Reaktorphysik, Schutzsysteme, Anzeigen, Prozessrechner und die Organisation hinter der Anlage gemeinsam betrachten. Meine neue Museumsausstellung führt durch diese Ebenen — mit einer klaren Grenze zwischen überlieferten Ereignissen, späterer Rekonstruktion und schematischer Darstellung.

Eine Messsonde auf dem Rasen meiner Grundschule

Als der Reaktor von Tschernobyl am 26. April 1986 explodierte, war ich noch ein Kleinkind. An die Katastrophe selbst erinnere ich mich nicht. Aber aus meiner Grundschulzeit ist mir etwas im Gedächtnis geblieben: Auf dem Rasen stand eine Messsonde. Zumindest erklärte uns der Hausmeister damals, dass damit Radioaktivität gemessen wurde. Ob das tatsächlich der Zweck des Geräts war, weiß ich heute nicht mehr. Doch die Erinnerung ist geblieben.

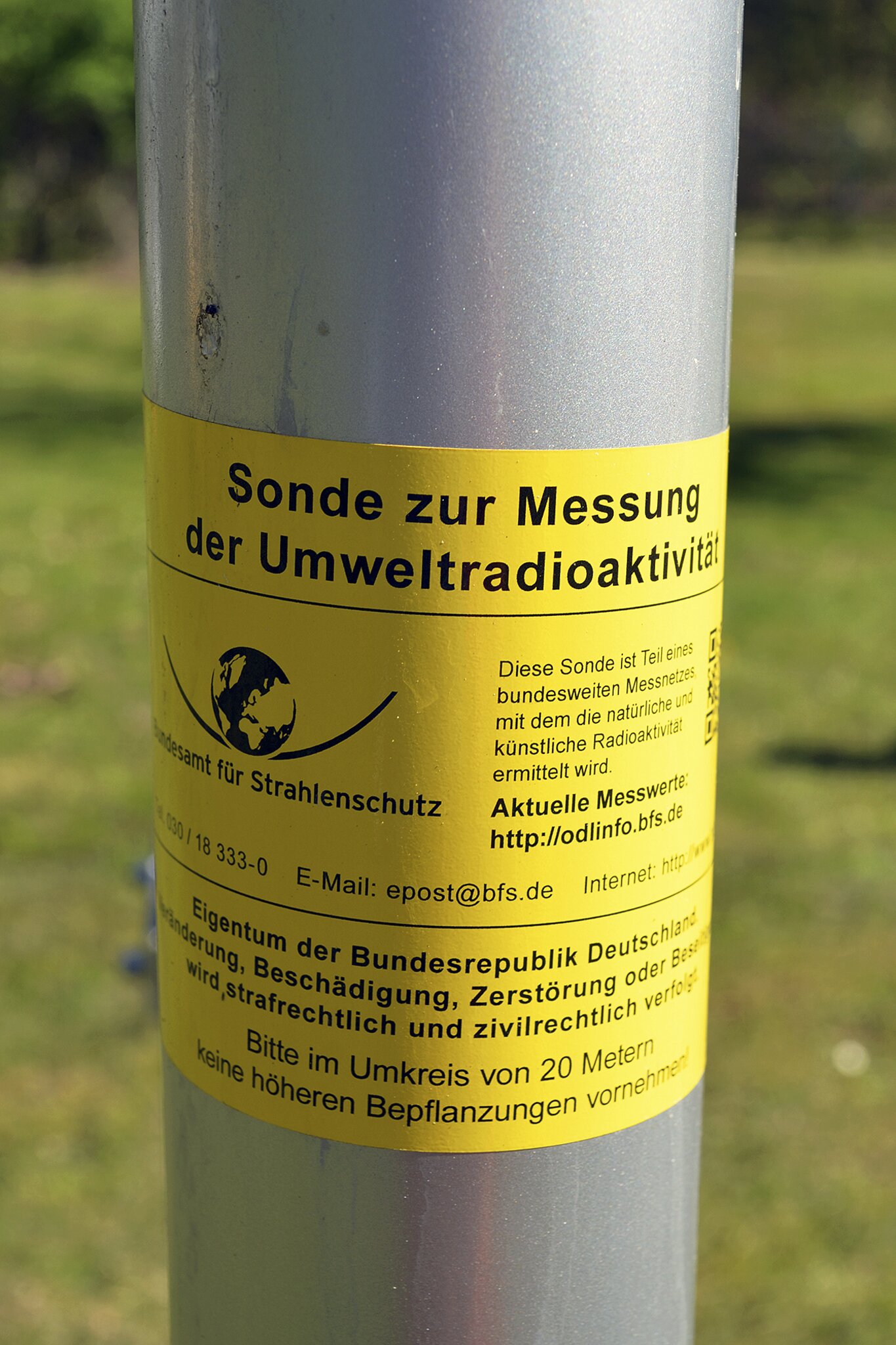

Ich bin an diesem Gerät nicht einfach vorbeigelaufen. Schon damals wollte ich wissen: Was ist das? Warum steht es hier? Was misst es? Deshalb fragte ich den Hausmeister nach seiner Funktion. An das Metallrohr mit dem zylindrischen Kopf erinnere ich mich ebenso wie an die gelbe Beschriftung an der Seite. Ein Vergleichsbild einer Sonde aus dem Nachbarort erinnert mich an genau diese unscheinbare Bauform.

Das ist meine persönliche Erinnerung an die Grundschulzeit in Fintel, keine historische Standortakte. Das heutige Wiedererkennen einer Bauform identifiziert weder ein bestimmtes Gerätemodell noch dessen damaligen Betreiber. Aber die Frage, die mich als Kind beschäftigte, ist dieselbe geblieben: Wie funktioniert dieses Ding eigentlich? Heute führt sie mich von SGI-Workstations und Prozessorarchitekturen bis zur Reaktorleittechnik.

Der größere historische Zusammenhang ist belegt: Nach der Katastrophe wurde die Überwachung der Umweltradioaktivität in Deutschland zum Integrierten Mess- und Informationssystem IMIS ausgebaut. Ortsfeste Sonden des ODL-Messnetzes erfassen die Gamma-Ortsdosisleistung. Sie messen damit eine Strahlungsgröße am jeweiligen Ort, nicht unmittelbar die Kontamination eines Lebensmittels oder die Identität jedes Radionuklids. Dafür braucht Umweltüberwachung weitere Messverfahren und Proben. Dieser Zusammenhang macht die Erklärung des Hausmeisters plausibel; er beweist für sich genommen nicht den damaligen Standort einer bestimmten Sonde. [4] [5]

Was war Block 4 von Tschernobyl?

Block 4 war ein RBMK-1000 in der damaligen Ukrainischen SSR, einem Teil der Sowjetunion. Der Typ verband einen Graphitmoderator mit wassergekühlten Druckkanälen. Die Bezeichnung „1000“ verweist auf die elektrische Leistungsklasse. Für die Physik im Kern ist dagegen die thermische Leistung entscheidend: Wärmeproduktion und elektrische Abgabe sind verschiedene Größen. Die NEA beschreibt für diesen Typ rund 3.200 MW thermisch und 1.000 MW elektrisch. Wer einen historischen Wert von 200 MW liest, muss deshalb zuerst fragen, welche Größe gemeint ist. [2]

Im Kern lag der Brennstoff in vielen einzelnen Kanälen. Kühlwasser strömte durch diese Kanäle, nahm Wärme auf und verdampfte teilweise. Der Dampf wurde den Turbinen zugeführt. Um die Kanäle herum lag Graphit. Diese Trennung von Brennstoff, Kühlung und Moderation unterscheidet das Konzept von Reaktoren, in denen Wasser zugleich den überwiegenden Teil der Moderation übernimmt.

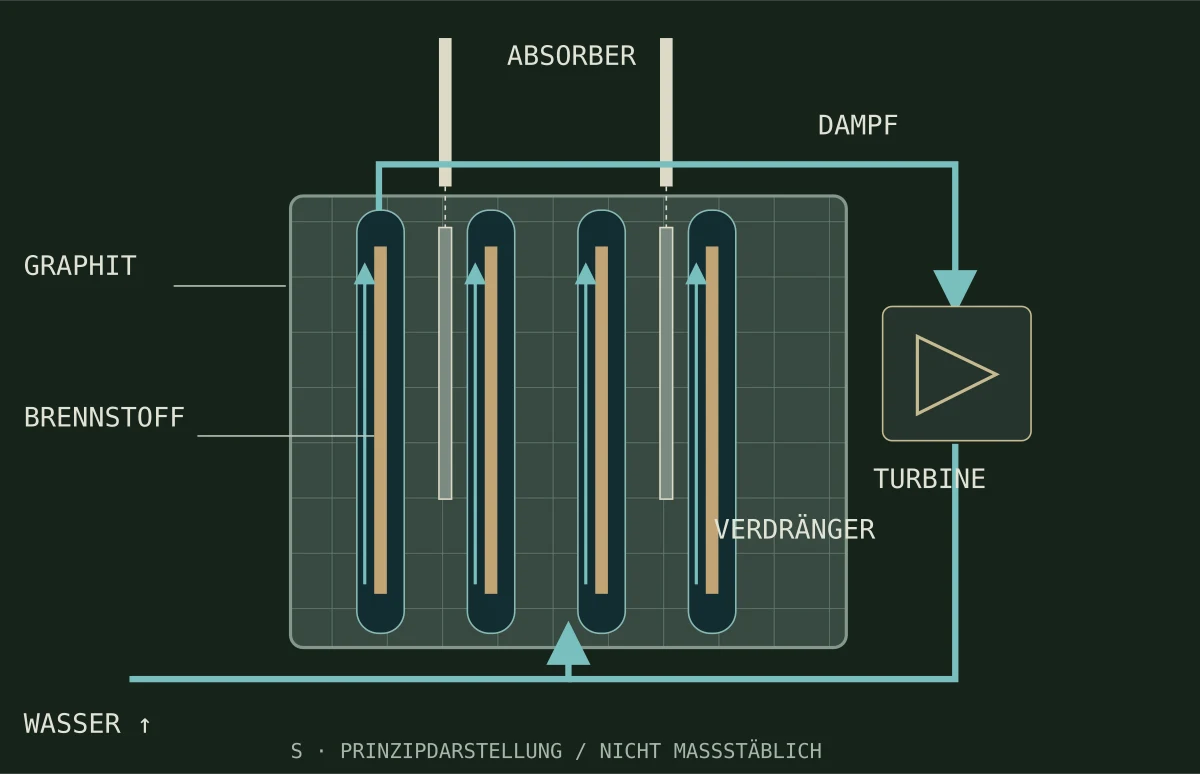

Ein vereinfachter Schnitt kann diese Aufgaben verständlich machen. Er darf aber nicht so aussehen, als kenne er damit schon den tatsächlichen Zustand jedes Kanals. Meine Zeichnung zeigt nur wenige repräsentative Kanäle. Sie ist weder maßstäblich noch ein Beladungsplan; insbesondere ist die Farbgebung keine historische Neutronenflusskarte.

Graphit, Wasser und Brennstoff haben unterschiedliche Aufgaben

Im Brennstoff entstehen durch Kernspaltung Wärme und weitere Neutronen. Ein Teil dieser Neutronen löst zusätzliche Spaltungen aus. Der Moderator bremst Neutronen ab und beeinflusst damit, wie wirksam sie weitere Spaltungen auslösen können. Das Kühlmittel transportiert die Wärme ab. Ein Absorber wiederum nimmt Neutronen auf und kann dadurch die Kettenreaktion abschwächen.

Diese Begriffe beschreiben Funktionen, keine einfache Einteilung in „gut“ und „schlecht“. Wasser kühlt, absorbiert aber auch Neutronen. Graphit moderiert und bleibt vorhanden, wenn Wasser zu Dampf wird. Ein und dasselbe Material kann deshalb je nach Anordnung und Reaktorzustand mehrere Wirkungen haben. Genau diese Kopplung macht scheinbar einfache Erklärungen gefährlich ungenau.

Auch die räumliche Verteilung gehört dazu. Ein großer Reaktorkern ist kein einzelner homogener Topf. Ein Gesamtwert für die Leistung sagt nicht, wie die Leistung über Höhe und Querschnitt verteilt ist. Die Ausstellung nutzt deshalb Begriffe wie „lokal“ und „im unteren Kernbereich“, ohne eine nicht berechnete Verteilung als Messbild auszugeben.

Was ein positiver Dampfblasenkoeffizient bedeutet

„Positiv“ ist hier ein mathematisches Vorzeichen. In der relevanten Unfallkonfiguration konnte zunehmender Dampfanteil Reaktivität hinzufügen: Weniger dichtes Wasser absorbiert weniger Neutronen, während der Graphit weiterhin moderiert. Mehr Reaktivität kann die Leistung erhöhen; mehr Wärme kann wiederum zusätzliche Dampfbildung fördern. Das ist eine verstärkende Rückkopplung.

Daneben existieren andere Rückwirkungen, etwa über die Brennstofftemperatur. Der tatsächlich wirksame Gesamteffekt hängt von der Konfiguration, vom Betriebszustand und von der räumlichen Verteilung ab. „Dampf führt immer zur Explosion“ wäre deshalb ebenso falsch wie „Wasser ist nur Kühlung“. Die Ausstellung erklärt einen Zusammenhang, keine allgemeingültige Ein-Knopf-Regel für alle RBMK-Zustände. [1, §2.2]

Im Diagramm werden solche Zusammenhänge durch Bauteile und Beschriftungen sichtbar. Es gibt bewusst keine frei einstellbaren Pumpen, Stabpositionen oder Leistungsregler. Die Darstellung soll das Lesen einer technischen Erklärung unterstützen; sie berechnet keine Stabilitätsgrenze.

Die Leitwarte: viele Anzeigen, kein vollständiges Bild

Eine Leitwarte führt Informationen aus unterschiedlichen Teilen einer Anlage zusammen: Reaktorleistung, Wasserstände, Drücke, Umwälzung, Dampfseite, elektrische Versorgung sowie Meldungen von Regel- und Schutzsystemen. Ihre Aufgabe ist nicht nur, Zahlen zu zeigen. Menschen müssen erkennen können, welche Information aktuell, belastbar und sicherheitsrelevant ist.

Ein Zeiger vermittelt dabei zunächst nur einen Messkanal mit einer Skala. Ein Meldefeld zeigt einen definierten Zustand oder eine überschrittene Schwelle. Eine berechnete Größe hat dagegen eine Datenbasis und eine Bearbeitungszeit. Auf einer modernen Bildschirmrekonstruktion können alle drei scheinbar gleich aktuell aussehen — eine problematische Gleichsetzung, die ich vermeiden wollte.

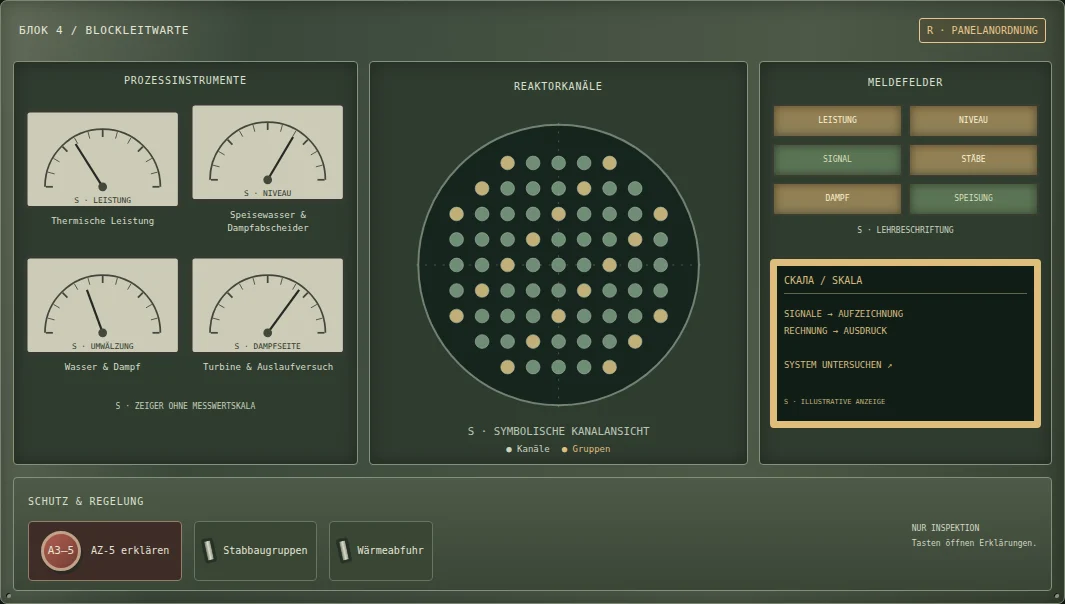

Mein Kontrollraum ist eine eigene visuelle Rekonstruktion von Funktionsgruppen. Graugrüne Paneele, analoge Instrumente, Meldefelder und eine schräge Bedienkonsole greifen eine industrielle Gestaltung auf. Sie behaupten keine millimetergenaue Replik der realen Leitwarte. Die Zeiger tragen keine erfundenen Zahlenwerte; ihre Stellung ist ausdrücklich schematisch. Ein Klick erklärt jeweils die dargestellte Funktion und die Grenzen der Information.

SKALA: warum dieses Thema ins Computermuseum gehört

Die Geschichte von Tschernobyl ist auch eine Geschichte der Prozessinformatik. SKALA erfasste und verarbeitete Anlageninformationen. Das System unterstützte Aufzeichnung und Berechnung. Es war jedoch nicht mit sämtlichen Sensoren, Reglern und Schutzfunktionen zu einem einzigen, autonom handelnden „Zentralgehirn“ verschmolzen.

Diese Unterscheidung ist für ein Computermuseum besonders interessant. Ein Prozessrechner muss seine Aufgaben mit begrenzter Rechenleistung, zeitlicher Priorisierung und unterschiedlichen Datenzyklen erfüllen. Ein gespeicherter Zustand kann später sehr wertvoll sein, obwohl er damals keine unmittelbar verfügbare Entscheidungshilfe ergab. Ein Programm kann korrekt mit vorhandenen Daten rechnen und trotzdem zu langsam oder zu schlecht in den Bedienablauf integriert sein, um eine sicherheitsrelevante Situation angemessen abzubilden.

Die SKALA-Station verwendet eine moderne, eigens gebaute Lehranzeige. Sie emuliert weder den damaligen Rechner noch dessen Software oder Terminaloberfläche. Stattdessen macht sie vier Funktionen unterscheidbar: Anlagensignale, DREG-Aufzeichnung, PRIZMA-Berechnung und die eigene Aufgabe der Schutzsysteme.

DREG und PRIZMA: Aufzeichnung ist nicht Berechnung

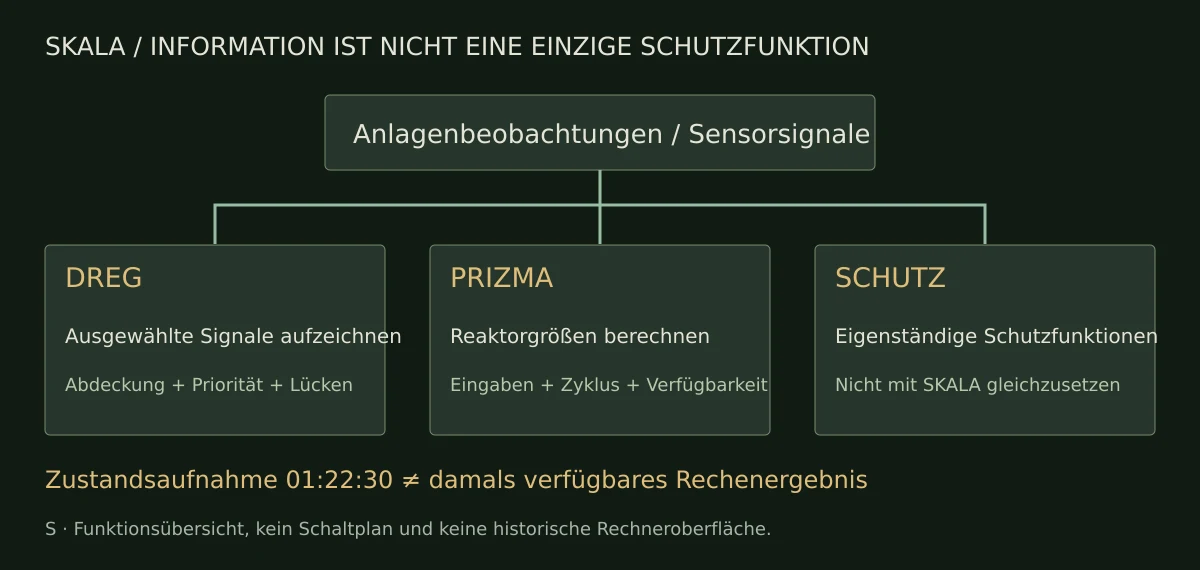

DREG war ein Programm zur Aufzeichnung diagnostischer Parameter. PRIZMA diente zur Berechnung von Reaktorgrößen, die nicht direkt gemessen wurden. INSAG-7 beschreibt in Anhang I unterschiedliche Erfassungs- und Berechnungszyklen sowie Lücken durch Neustarts von SKALA. Ein Teil direkt gemessener Signale konnte schnell erfasst werden; daraus folgt aber kein lückenloser Hochgeschwindigkeitsdatensatz sämtlicher Reaktorzustände. [1, Anhang I §1-4.3.2]

Gerade die letzten Sekunden lassen sich deshalb nicht als vollständig aufgezeichnete Telemetrie wiedergeben. Untersuchungskommissionen mussten verschiedene Aufzeichnungen abgleichen und physikalische Modelle heranziehen. Eine heutige Animation darf diese Arbeit verständlich machen. Sie darf fehlende Messdaten nicht durch erfundene präzise Kurven ersetzen.

In der Ausstellung öffnet jede SKALA-Funktionsgruppe eine erste Erklärung und eine vertiefende Notiz. Dort steht auch, warum Priorität, Aktualität und Verfügbarkeit verschiedene Fragen sind. Das ist eine allgemeine Lektion für Informationssysteme: „Die Daten existieren irgendwo“ ist nicht dasselbe wie „die richtige Person sieht rechtzeitig die richtige Aussage“.

Die Aufnahme von 01:22:30 und die Reaktivitätsreserve

Ein besonders wichtiges Beispiel ist die operative Reaktivitätsreserve, häufig mit ORM abgekürzt. Sie wurde in äquivalenten Stäben ausgedrückt. Das bedeutet nicht, dass man einfach die Anzahl vollständig eingefahrener Stäbe zählen konnte: Stabwirkung und räumliche Verteilung gehen in die Größe ein.

Anhang I beschreibt eine Magnetbandaufnahme des Zustands um 01:22:30. Berechnungen dieses Zustands wurden nach dem Unfall mit PRIZMA-ANALOG in Smolensk durchgeführt. Die so ermittelten Ergebnisse waren dem Leitwarten- und SKALA-Personal zu jenem Zeitpunkt nicht als operative Berechnung verfügbar. [1, Anhang I §1-4.5, Druckseiten 64–65]

Darum setzt meine Rekonstruktion keinen nachträglich berechneten ORM-Wert auf ein scheinbar historisches Instrument. Die Zeitmarke kann belegt sein, während ein zu ihr gehörender Parameter erst rekonstruiert wurde. Diese Unterscheidung ist wichtiger als der Eindruck eines besonders vollständig ausgestatteten Dashboards.

Die Nacht vom 25. auf den 26. April 1986

Der geplante Turbinenauslaufversuch betraf eine Überbrückungsphase der Stromversorgung: Konnte ein auslaufender Turbogenerator vorübergehend elektrische Energie liefern, bis die Dieselnotstromversorgung bereitstand? Der Versuch war damit zunächst eine Frage der elektrischen Seite. Er fand aber in einer Anlage statt, deren elektrischer, thermohydraulischer und nuklearer Zustand gekoppelt waren.

Eine durch den Netzbedarf verursachte Verzögerung verlängerte den Betrieb bei reduzierter Leistung. Später kam es beim Wechsel der Leistungsregelung zu einem unbeabsichtigten Einbruch. Die Berichtschronologie nennt gegen 00:28 etwa 30 MW thermische Leistung und gegen 01:03 eine Stabilisierung bei ungefähr 200 MW thermisch. Xenonabsorption und die Konfiguration der Regelstäbe sind Teil dieses Zusammenhangs; „niedrige Leistung“ allein ist noch keine Unfallursache. [1, Anhang I, Tabelle I-I]

Xenon wirkt dabei als Neutronenabsorber, dessen Bedeutung von der vorherigen Betriebsgeschichte abhängt. Es ist keine Verunreinigung, die man auf einer simplen Anzeige aus dem System entfernen könnte. Die Ausstellung nennt den Zusammenhang in verständlicher Form, ohne einen Xenonverlauf zu erfinden oder eine Reaktorfahrt zum Nachstellen anzubieten.

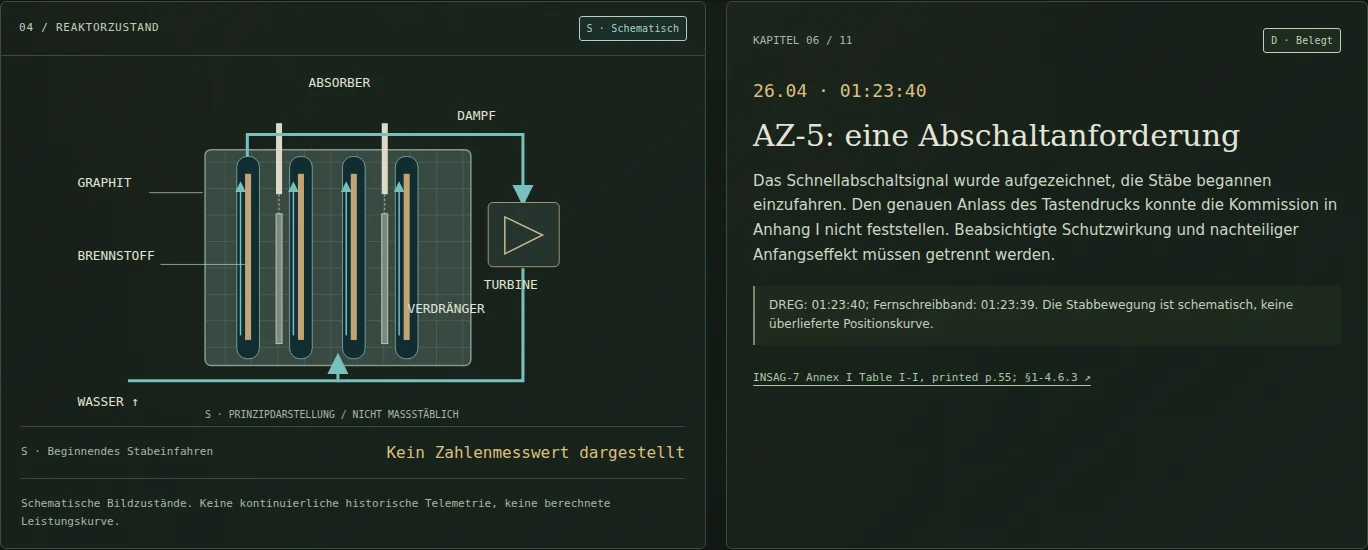

Als feste Zeitmarke für den Versuchsbeginn dient 01:23:04. Für die Abschaltanforderung nennt DREG 01:23:40; eine andere Aufzeichnung führt 01:23:39. Danach folgen in der Berichtschronologie rasch Schutz- und Fehlermeldungen. Diese Zeitmarken tragen die Darstellung. Sie füllen aber nicht automatisch alle Lücken zwischen den Ereignissen.

AZ-5 und das Konstruktionsproblem der Stäbe

AZ-5 war eine Anforderung zur Schnellabschaltung. Der Zweck war, Schutz- und Regelstäbe einzufahren und die Kettenreaktion zu unterdrücken. Das macht den Unfall gerade aus sicherheitstechnischer Sicht so schwerwiegend: Eine beabsichtigte Schutzhandlung konnte unter den betreffenden Bedingungen zunächst einen nachteiligen lokalen Effekt haben.

Die ursprünglichen Stabbaugruppen enthielten neben Absorbermaterial auch Graphitverdränger. Beim Einfahren aus einer weit zurückgezogenen Stellung konnte im unteren Bereich Wasser verdrängt werden, bevor dort die gewünschte absorbierende Wirkung eintrat. Die Wirkung im Kern war räumlich verteilt; eine Cartoon-Erklärung mit einer einzigen „Graphitspitze“ und einer einzigen Temperaturanzeige greift zu kurz. [1, §2.2 und Anhang I §1-3.8]

Eine zweite Grenze betrifft die Motivation: Die Kommission in Anhang I konnte nicht feststellen, warum die Taste gedrückt wurde. Deshalb erzählt mein Ablauf weder einen gesicherten panischen Rettungsversuch noch eine eindeutig bewiesene routinemäßige Abschaltung. Er benennt die Abschaltanforderung, ihre Zeitmarke und den technischen Zusammenhang, ohne eine innere Entscheidung der Beteiligten zu erfinden.

Die letzten Sekunden und die Grenzen der Messdaten

Nachträgliche Analysen verbinden die anfängliche Stabwirkung, die räumliche Leistungsverteilung und verstärkende Rückkopplungen mit der raschen Eskalation. Die historische Chronologie nennt ab 01:23:43 entsprechende Schutzsignale und danach unter anderem Druck- und Messsystemfehlermeldungen. Die Endphase wurde nicht vollständig von zuverlässigen Instrumenten erfasst.

Der Reaktor wurde zerstört; Explosionen, Brände und die Freisetzung radioaktiver Stoffe machten das Ereignis zu einer Katastrophe weit über das Kraftwerk hinaus. Die genaue Mechanik einzelner letzter Zerstörungsvorgänge ist nicht in jedem Detail gesichert. Ich zeige deshalb weder eine exakt bezifferte Spitzenleistung noch einen scheinbar berechneten Explosionsablauf.

Stattdessen endet die schematische Darstellung in einem gedämpften, nicht mehr als gültiger Betriebszustand lesbaren Bild. Das ist eine gestalterische Entscheidung über Beobachtbarkeit. Sie ist selbst keine Rekonstruktion einer realen Bildschirmanzeige, die damals auf genau diese Weise erloschen wäre.

Was spätere Untersuchungen anders gewichteten

INSAG-7 erschien 1992 als Aktualisierung der Bewertung von 1986. Der Bericht macht deutlich, dass Konstruktion, unzureichend vermittelte Gefahren, Regelwerk, Betriebsentscheidungen und Sicherheitskultur zusammengehören. Ein ausschließlich auf Bedienfehler reduziertes Narrativ erklärt den Unfall nicht ausreichend. Umgekehrt wäre es ebenso ungenau, alle betrieblichen und organisatorischen Faktoren wegzulassen. [1, §§4–5]

Auch Quellen müssen dabei zeitlich und inhaltlich eingeordnet werden. Die NEA-Übersicht ist für Anlagenkontext und Folgen nützlich, übernimmt an einzelnen Stellen aber ältere Vereinfachungen des Unfallablaufs. Für AZ-5, ORM und die Entwicklung vor der Abschaltung folgt diese Ausstellung den differenzierteren Angaben von INSAG-7. Dessen Haupttext und Anhänge sind wiederum kein vollständig einheitlicher sekundengenauer Datensatz.

Spätere Änderungen betrafen unter anderem Stabkonstruktion, Abschaltverhalten, Reaktivitätscharakteristik und Betriebsbeschränkungen. Diese Ausstellung behandelt Block 4 im Jahr 1986. Sie setzt dessen Zustand nicht mit sämtlichen späteren RBMK-Ausführungen gleich.

Die Folgen bleiben eine Geschichte von Menschen

Beschäftigte und Einsatzkräfte erlitten tödliche Verletzungen und schwere Strahlenschäden. Menschen mussten ihre Wohnungen verlassen, Gemeinschaften wurden auseinandergerissen, weite Gebiete kontaminiert. Die technischen Ereignisse der Nacht sind deshalb nicht die ganze Geschichte.

UNSCEAR unterscheidet akute Strahlenerkrankungen, spätere epidemiologische Befunde und die Folgen von Evakuierung und Umsiedlung. Die Bewertungen zu Schilddrüsenkrebs bei damals jungen Menschen haben jeweils einen untersuchten Zeitraum und eine bestimmte Bevölkerung. Eine einzelne pauschale Opferzahl würde unterschiedliche Kategorien und Unsicherheiten zusammenziehen. Ich verlinke deshalb die einschlägigen Bewertungen und verzichte auf einen scheinbar abschließenden Zähler. [3]

Wie die Ausstellung aufgebaut ist

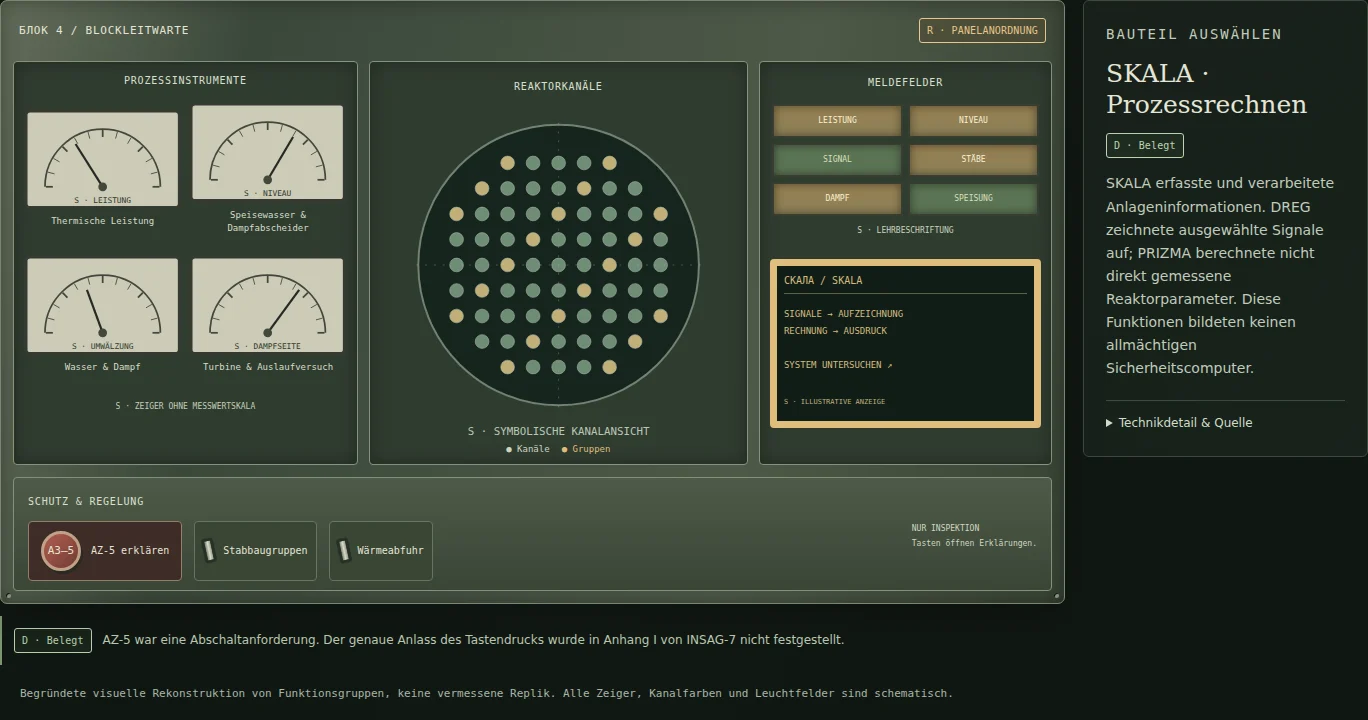

Die Ausstellung folgt fünf Stationen. Reaktor verstehen trennt die Aufgaben von Graphit, Wasser, Brennstoff und Stäben. Der Kontrollraum bietet anklickbare Instrumente und Funktionsgruppen. SKALA erklärt Datenwege, Aufzeichnung, Berechnung und Schutzfunktionen. Der historische Ablauf führt durch elf Kapitel. Die technische Einordnung verbindet die wesentlichen Erkenntnisse und die Grenzen der Rekonstruktion.

Immer dominiert nur eine Station. Beschriftungen, Systemzusammenhang, Kernschnitt und historische Anmerkungen lassen sich im Kontrollraum umschalten. Die Beleglegende bleibt sichtbar. Eine Taste öffnet eine Erklärung, statt heimlich einen Anlagenzustand zu verändern. Auch AZ-5 ist im freien Erkunden ein Informationspunkt.

Der historische Ablauf startet ausdrücklich über „Historischen Unfallablauf starten“. Er läuft automatisch weiter, lässt sich pausieren und mit Zurück, Weiter und Neustart lesen. Die Kapitelzeit ist Lesezeit, keine physikalische Zeitachse. Manuelles Blättern, Stationswechsel und Ausblenden der Seite pausieren die Wiedergabe. Nach dem letzten Kapitel endet sie, ohne automatisch neu zu starten.

Belegt, rekonstruiert oder schematisch?

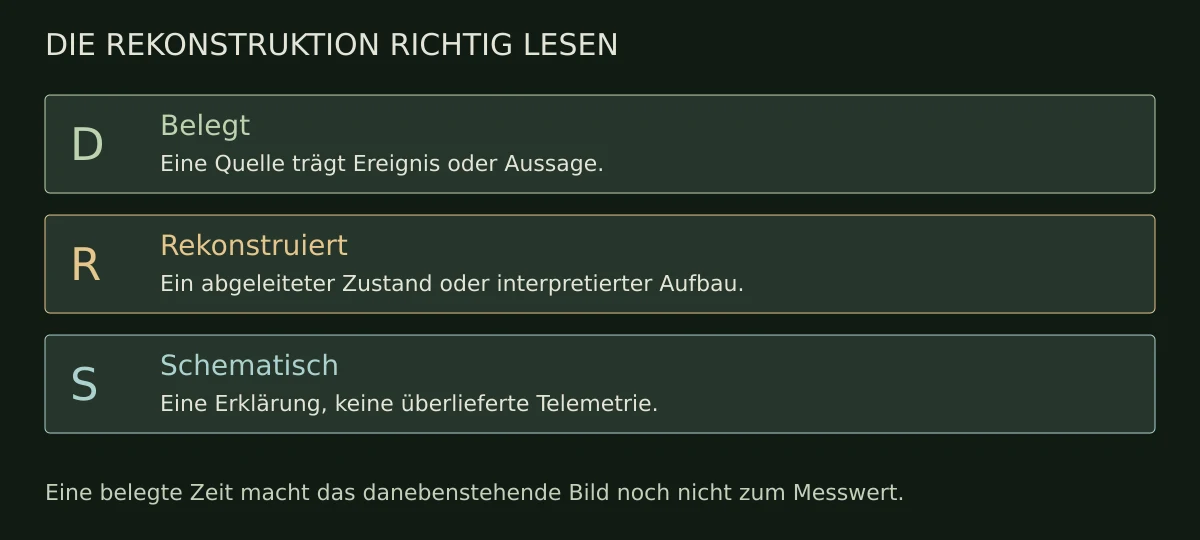

D — belegt: Eine Aussage oder Zeitmarke wird von der angegebenen Quelle getragen. Das kann ein Berichtsbefund sein und muss nicht zwingend ein direkt gemessener Sensorwert sein. R — rekonstruiert: Ein Zustand wurde nachträglich erschlossen oder eine visuelle Anordnung interpretierend aufgebaut. S — schematisch: Die Grafik erklärt einen Zusammenhang, ohne einen historischen Messwert oder eine berechnete Physik zu behaupten.

Diese Kategorien gelten für einzelne Aussagen und Darstellungen. Ein Kapitel kann eine belegte Zeitmarke zeigen, eine spätere Rekonstruktion erläutern und daneben ein schematisches Bild verwenden. Ein einziges pauschales Label „historisch korrekt“ würde diese Unterschiede verdecken.

Der Browser führt eine kuratierte Zustandsfolge aus. Er emuliert kein SKALA, löst keinen Neutronentransport und berechnet keine Thermohydraulik. Originalgrafiken sind keine historischen Fotos. Die beigefügten Oberflächenbilder sind tatsächliche Aufnahmen dieser Museumsausstellung, keine zeitgenössischen Kraftwerksaufnahmen.

Den Kontrollraum selbst erkunden

Am besten beginnt man mit den Materialien im Kernschnitt, schaut dann auf die Instrumente und anschließend auf SKALA. Der historische Ablauf wird verständlicher, wenn die Unterschiede zwischen Messung, Berechnung und nachträglicher Erkenntnis bereits klar sind. Wer vertiefen möchte, findet an den Stationen die jeweiligen Quellenverweise.

Tschernobyl Block 4 — RBMK-Kontrollraum & SKALA öffnen →

Quellen und technische Hinweise

1. IAEA: The Chernobyl Accident: Updating of INSAG-1, INSAG-7 (1992). Grundlage für Unfallursachen und differenzierte Chronologie. Besonders §§2–5; Anhang I §§1-3.8, 1-4.3–1-4.6 sowie Tabelle I-I; Anhang II zur Modellierung. Seitenverweise meinen die gedruckte Paginierung, nicht die PDF-Viewer-Seite.
2. OECD/NEA: Chernobyl — Assessment of Radiological and Health Impacts, 2002, Kapitel I. Anlagen- und Reaktorkontext. Ältere Vereinfachungen werden nicht über die differenziertere INSAG-7-Darstellung gestellt.
3. UNSCEAR: Assessments of the radiation effects from the Chornobyl accident. Zugang zu Berichten über Strahlenexposition und gesundheitliche Folgen; jeweilige Berichtsstände beachten.
4. Bundesumweltministerium: Überwachung der Radioaktivität in der Umwelt und Senatsverwaltung Berlin: IMIS. Amtliche Einordnung der Entwicklung nach 1986.
5. Bundesamt für Strahlenschutz: ODL-Info. Für Messprinzip und Messnetz; kein Beleg für den damaligen Standort an meiner Schule. Das von mir eingebrachte Vergleichsbild aus dem Nachbarort dient nur dem Wiedererkennen der Bauform. Es wird hier nicht als eigene oder historische Schulaufnahme veröffentlicht.

Quellen geprüft am 16. Oktober 2026. Persönliche Erinnerung: Dennis Hilk. Gestaltung, Diagramme und Oberflächenaufnahmen: eigene Museumsrekonstruktion. Keine Fernverbindung zu einer Anlage, kein betrieblicher Reaktorsimulator und keine Anleitung zur Anlagenbedienung.
